信息展示 - 专业纸边清废处理系统设备制造

蜂窝纸板线行业整厂纸边清废处理系统、纸边收集纸边排废打包和除尘处理系统

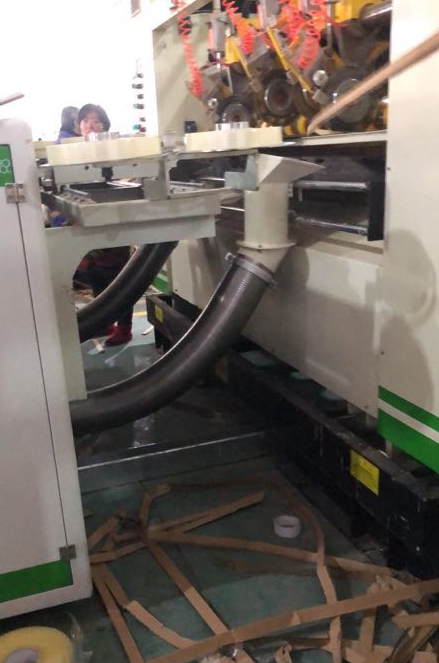

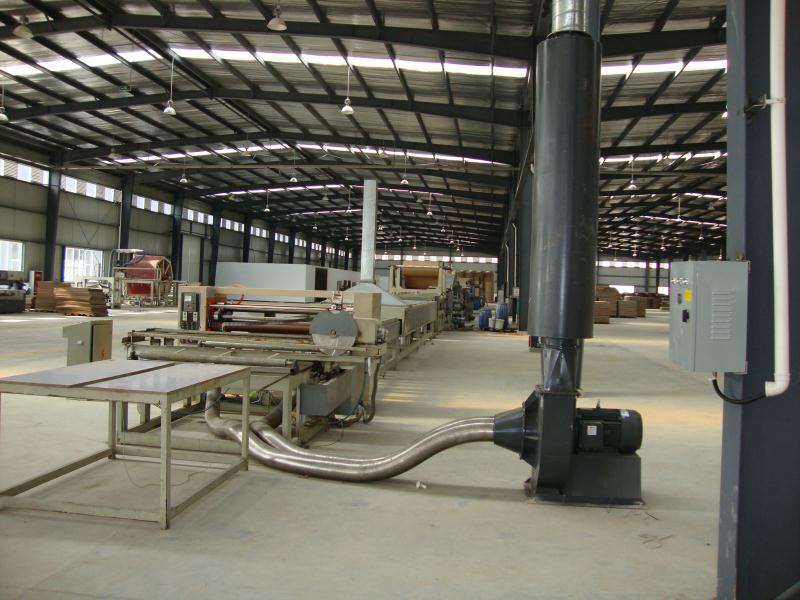

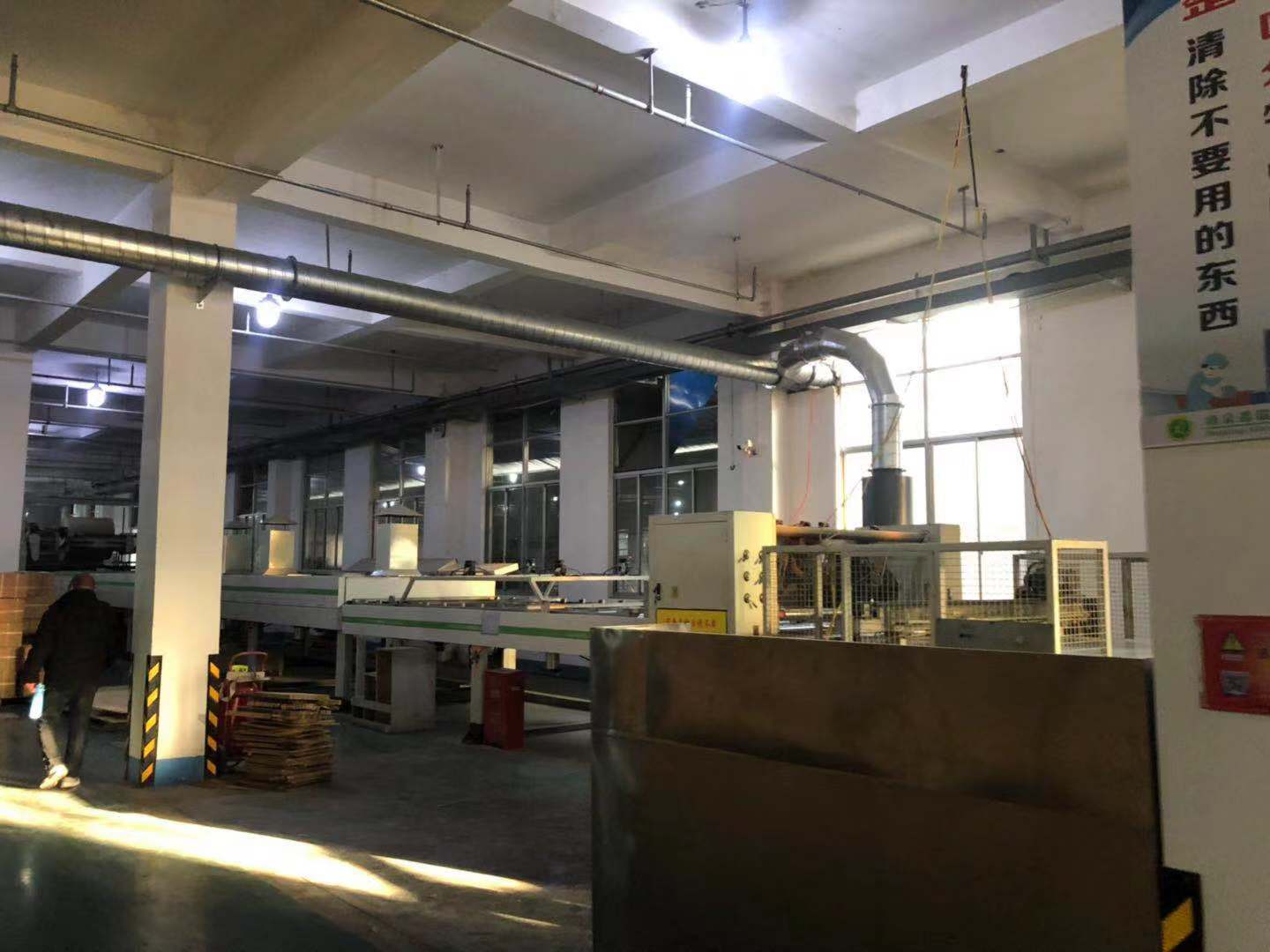

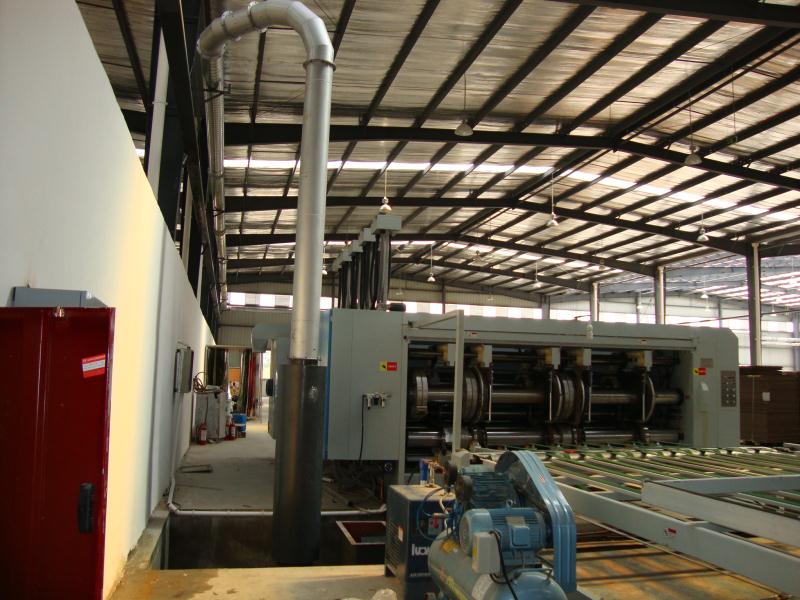

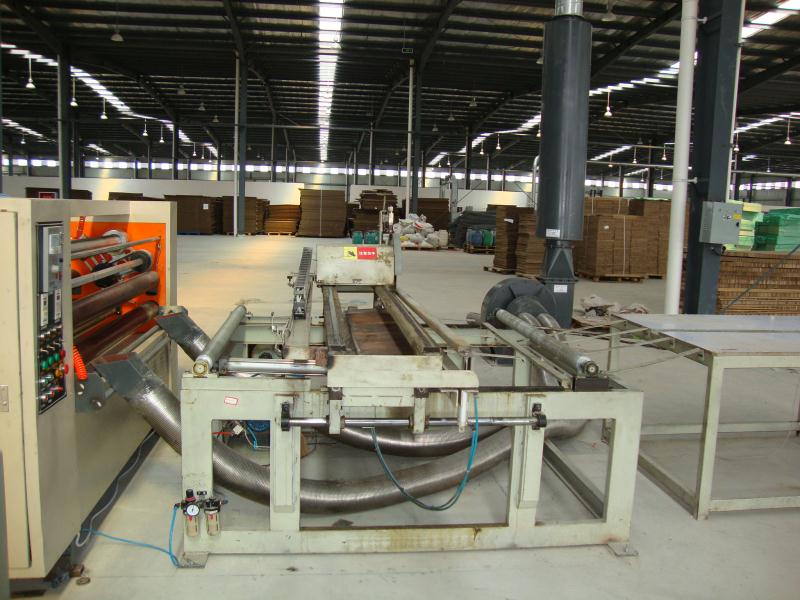

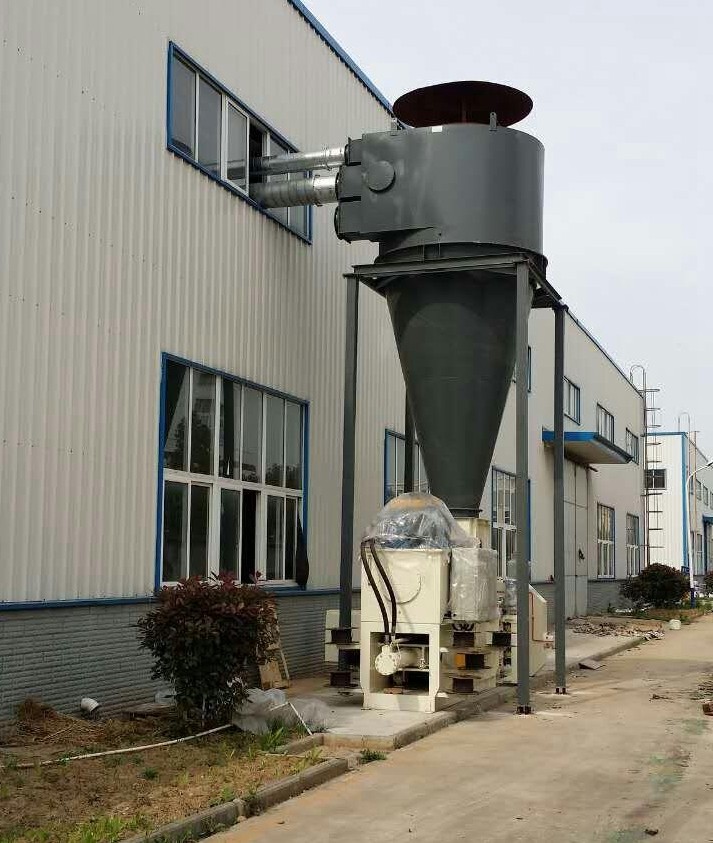

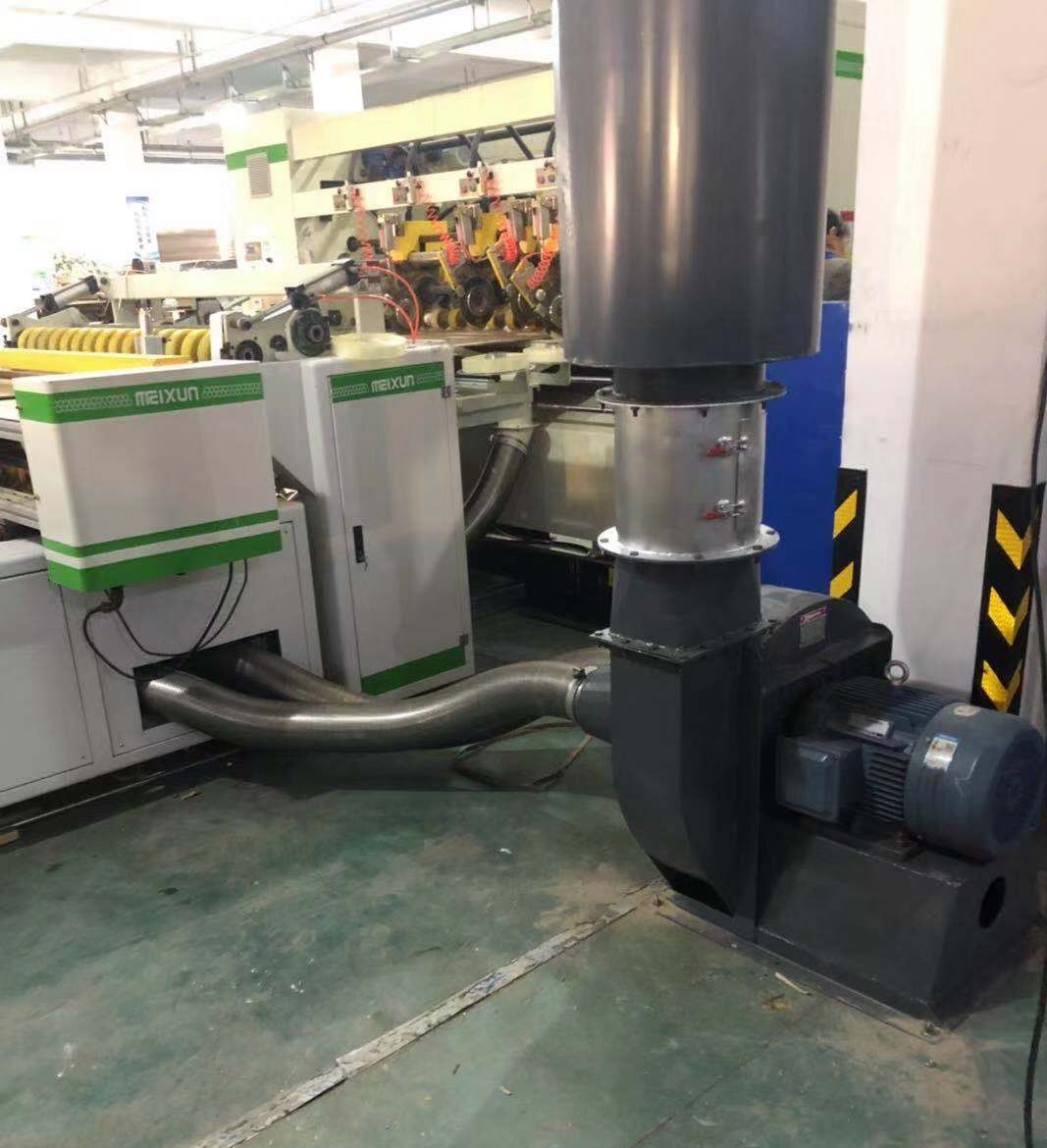

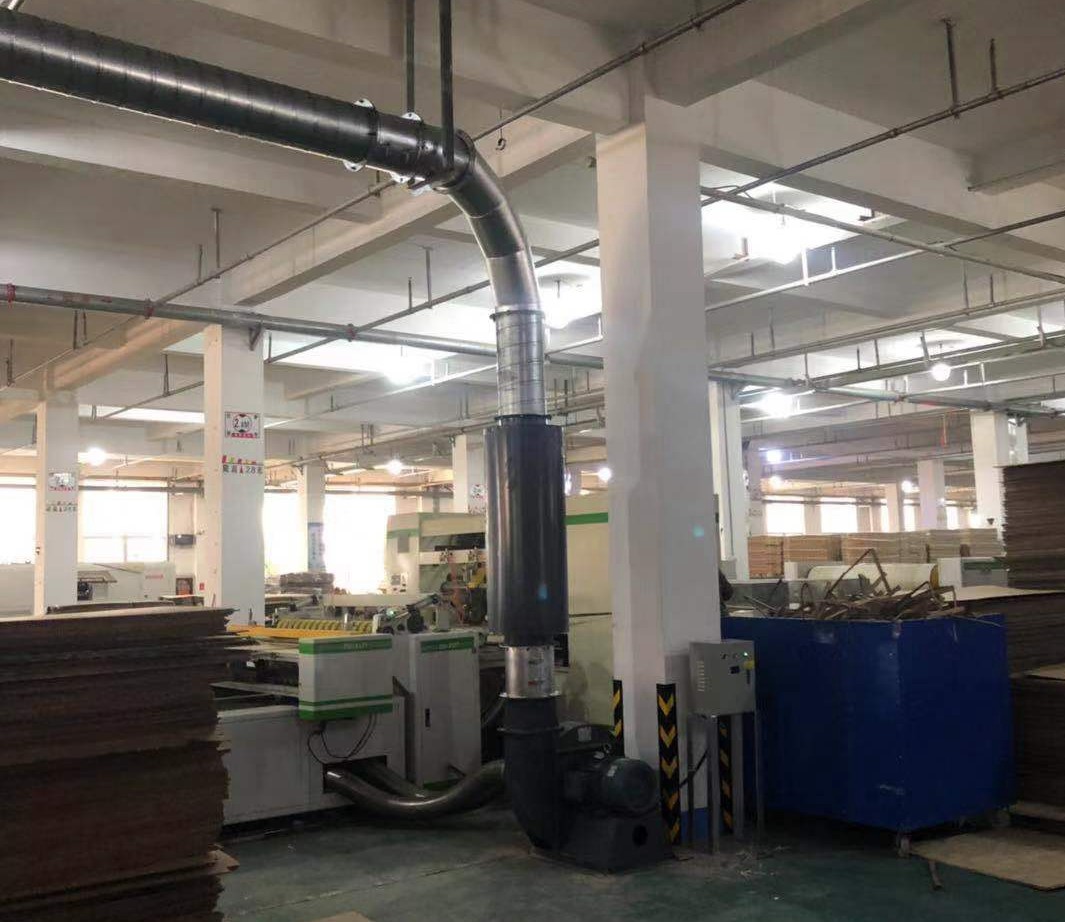

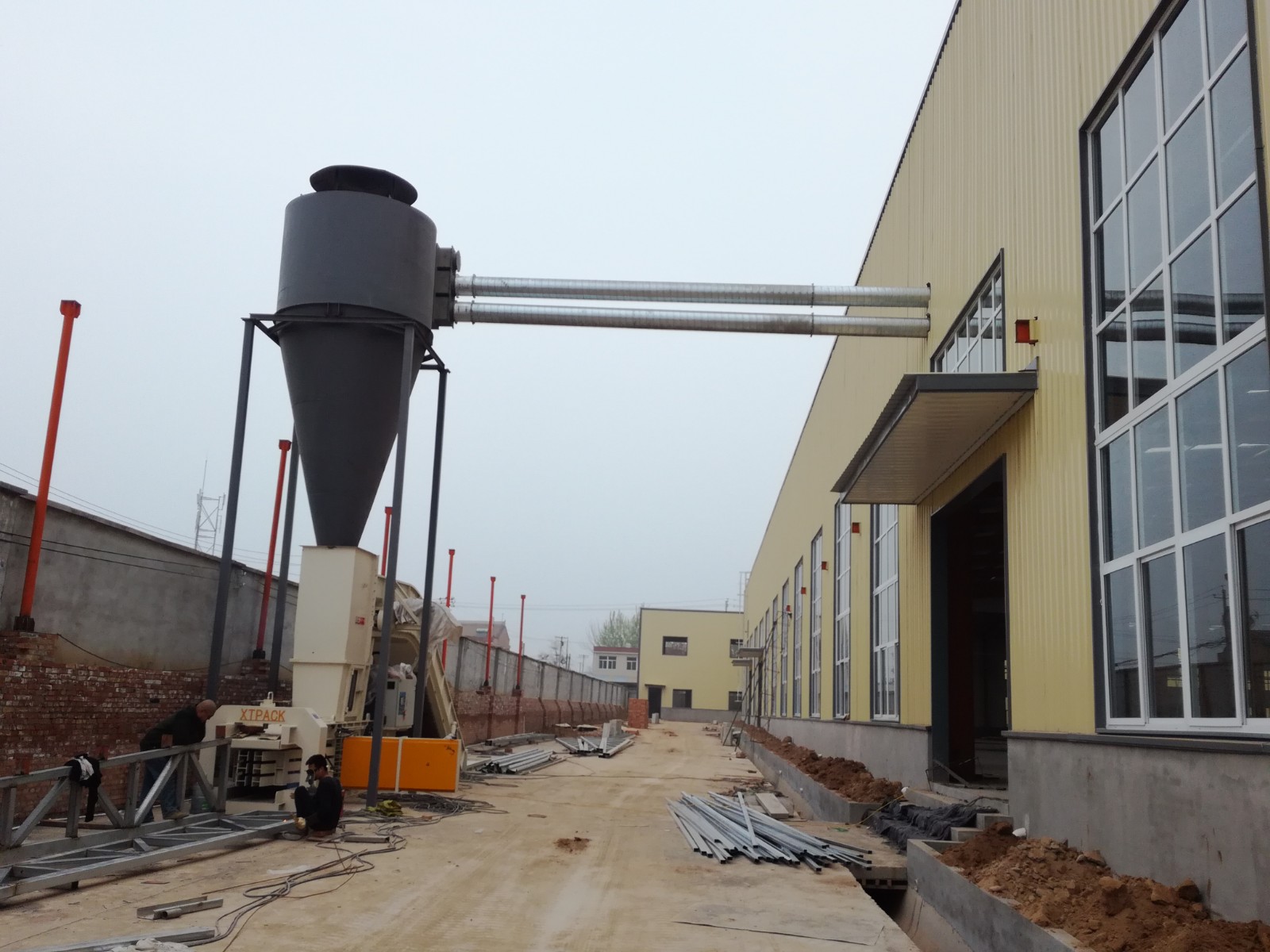

            我公司专业为蜂窝纸板线行业,现场测量和规划设计整厂废纸处理系统方案,及设备制造与安装。蜂窝纸板线纵切机修边的两条纸边,通过吸风口软管吸进碎纸风机,切断后由风管输送到旋风纸气分离器后落入打包机内。印刷开槽机、分切机产生的废料落入地沟内的皮带式输送机上,再输送至碎纸风机进料斗,再经过碎纸风机切断后由风管输送到旋风纸气分离器后落入打包机。分切机手工清废的废料,堆积到一定的废纸量后,再由人工短时间内喂料至碎纸风机吸料口吸入风机,切断后由风管输送到旋风纸气分离器后落入打包机。整厂废纸经旋风纸气分离器分离后落入打包机内打包,含粉尘气流经分离器内喷水装置雾化后,由于惯性与废料碰撞所吸附相融,沿器壁流入打包机内净化后的气流内旋后排出筒外,整套系统均为自动化操作系统,是蜂窝纸板线行业高质高效的理想废纸收集处理系统设备。

YXFC.B蜂窝纸板线专用碎纸风机   A式(电机传动)

型号规格

进风口直径mm

出风口直径mm

功率kw

风压pa

风量/h

转速r/min

YXFC.B-5.5A

2-Ø150

Ø200

5.5

2409-3159

1826-3472

2900

YXFC.B-7.5A

2-Ø150

Ø250

7.5

2710-3553

2178-4145

2900

YXFC.B-11A

2-Ø150

Ø250

11

2823-3703

2622-4990

2900

YXFC.B-15A

2-Ø150

Ø250

15

3180-4170

3135-5963

2900

YXFC.B-18.5A

2-Ø150

Ø250

18.5

3370-4415

3415-6495

2900

YXFC.B-22A

2-Ø150

Ø300

22

3690-4840

3918-7450

2900

YXFC.B-30A

2-Ø150

Ø300

30

4100-5370

4585-8715

2900

YXFC.B-37A

2-Ø150

Ø350

37

4847-6325

5856-11127

2900

选型主要依据:蜂窝纸板线车速、纸板定量、输送距离等技术参数确定风机型号。



YXFC.B型印刷开槽机、分切机专用碎纸风机   C式(皮带传动)

型号规格

进风口直径mm

出风口直径mm

功率kw

风压pa

风量/h

转速r/min

YXFC.B-18.5C

Ø500

Ø300-Ø350

18.5

2370-3106

4700-8935

2100

YXFC.B-22C

Ø500

Ø300-Ø350

22

2896-3796

5196-9876

2100

YXFC.B-30C

Ø500

Ø300-Ø350

30

3474-4554

5691-10817

2300

YXFC.B-37C

Ø500

Ø300-Ø350

37

3943-5168

6062-11522

2500

YXFC.B-45C

Ø500

Ø300-Ø350

45

4499-5844

6915-13140

2500

选型主要依据:印刷开槽机、分切机台数、废纸量、输送距离等技术参数确定风机型号。
